Conversion table relative humidity / absolute humidity

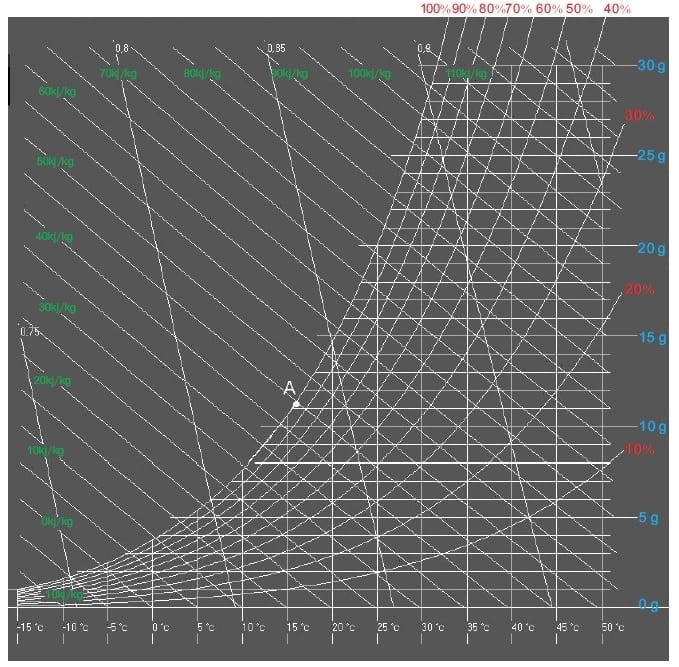

Diagramme psychrométrique ou diagramme de Mollier

Mode demploi:

Pour connaître le taux d’humidité absolue à partir du taux d’humidité relative pour une température ambiante donnée, se placer à l’intersection entre la courbe d’humidité relative (chiffres rouges) et la température ambiante (chiffres blancs, axes verticaux). Le poids d’eau par M3 d’air est donné par les axes horizontaux (chiffres bleus) et l’enthalpie par les axes à 45% (chiffres  verts). Exemple: pour 100% d’humidité relative et 16°C : le point d’intersection (A) donne 11 grammes et 45 kj/kg. La derniere série de traits obliques donne la différence de température entre thermometre sec et humide (sondes psychrométriques)
